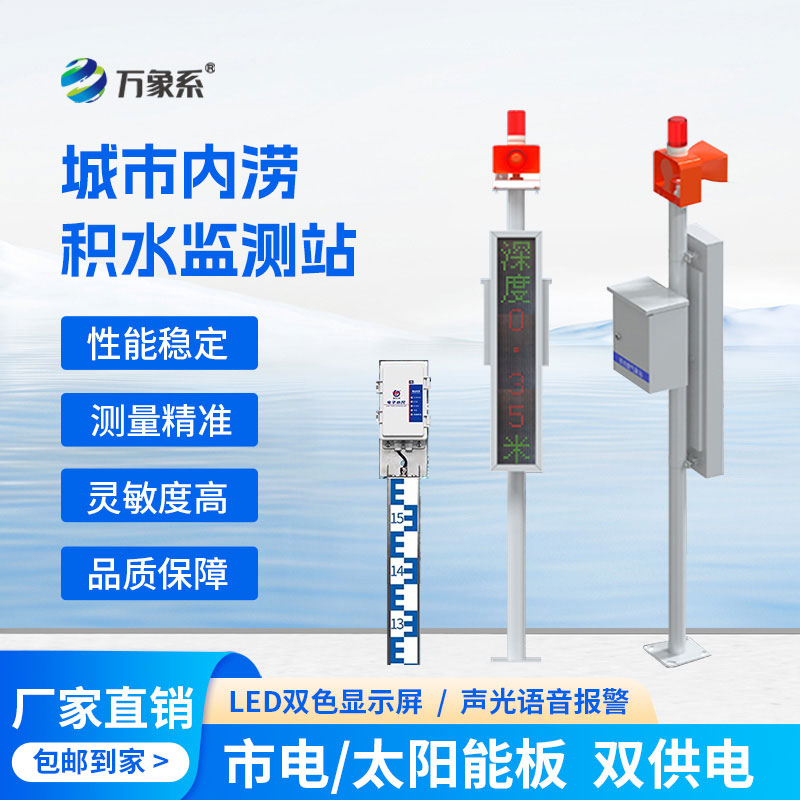

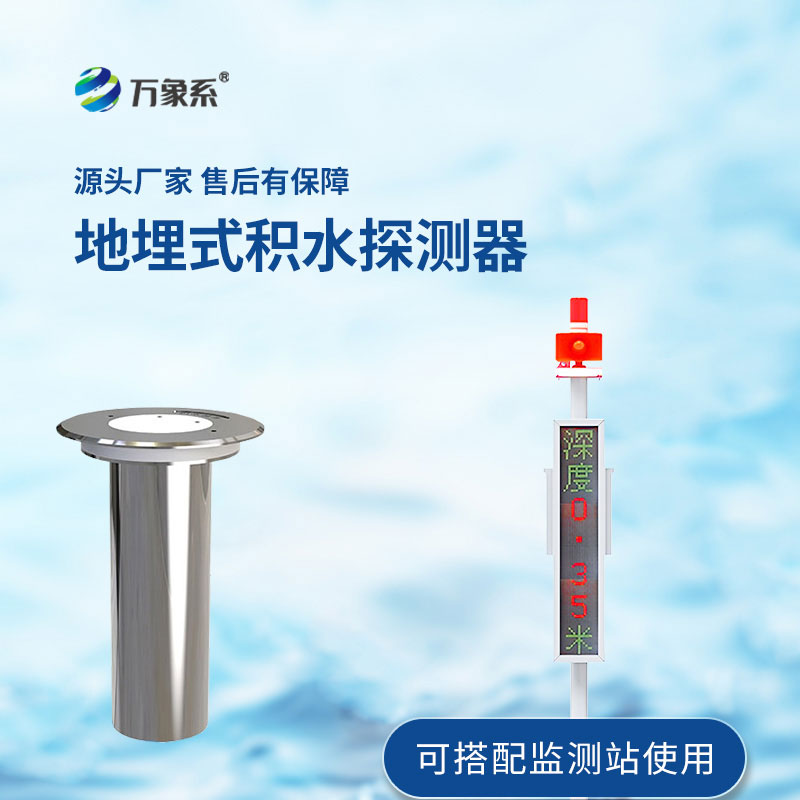

城市内涝积水监测站

【设备组成】：电子水尺主机+水尺节

【工作原理】：利用水的微弱导电性原理，使用先进的处理器芯片做为控制器，通过测量电极获取水位数据，经CPU数字编码、分度、采样、数字化处理后进行传输，然后采用有线或无线的通讯技术，将水位数据发送至监控中心或软件，发挥水位实时监测和预警的作用。

【生产工艺】：采用先进的生产工艺，使用不锈钢材料做壳体防护材料，内部采用具有高密封性的材料进行特殊处理，使得产品不受泥浆、腐蚀性液体、污染物、沉淀物等外界环境的影响。

【供电方式】：DC 10~30V

【安装方式】：壁挂式

【设备精度】1cm、0.5cm两种规格(全量程等精度)

【分辨率】：1cm、0.5cm两种规格

【单元节规格】：50cm\80cm两种不同规格

【测量长度】：50cm和80cm两种不同规格测量节随机组合，无节数限制。

【通信接口】：RS485、4G、4-20ma、0-5v、0-10v可选

【参数配置】：配置工具配置具体参数

【工作模式】：空高模式测量\水深模式测量\倾斜模式测量三种可选。

【平均功耗】：水尺主机平均功耗1W，单节水尺平均功耗0.05W。

【控制开关】：RS485、4G型默认带一路继电器输出，可任意关联报警事项输出或用于水位上下限控制。

【安装打孔尺寸】：86.2mm

【安装孔直径】：10mm

【防护等级】：水尺主机IP54，单节水尺IP68

注意：

①、0.5cm精度的水尺节只有50cm规格的。

②、相同精度但不同高度规格的水尺测量节可混用。

③、不同精度规格的水尺测量节不能混用。

远程遥测终端RTU

【安装位置】：安装于电控箱内部

【供电方式】：

①、支持支持10-30VDC宽压供电。

②、支持10-30VDC市电与太阳能板双供电(需沟通好，出厂前改制优先市电供电，当市电断电后太阳能板和蓄电池提供供电，设备正常工作不会间断)

【数据上传间隔】：30s~1000s可设置

【上行通讯接口】：

①、通过4G/RJ45其中任意一种方式实时上传电子水尺的水位测量和水位状态。

②、2路继电器输出，继电器容量：250VAC/30VDC 3A。默认两路继电器全部关联水位阈值，其中一路可设置有源无源，用作报警或自动控制，支持服务器远程手动控制。

【下行通讯接口】：

①、RS485主站数据采集接口，读取RS485电子水尺主机测量水位数据，波特率4800，最长通信距离≥1500米

②、RS485主站报警控制接口，当测量水位超过设定水位阈值后，写入报警信息至RS485型声光语音报警模块。RS485主站报警控制接口通过区分语音报警模块从站地址，可同时接入两组RS485声光语音报警模块，波特率9600。

③、RS485主站LED控制接口，连接LED屏控制卡，将水位测量数据实时显示在LED显示屏上。RS485主站LED控制接口通过区分字库卡从站地址，可同时接入两个双色LED屏。

④、两路开关量输入接口(预留)

⑤、两路模拟量输入接口(预留)

⑥、一路水浸检测(预留)

【配置方式】：手机端APP通过蓝牙无线非接触式配置设备，参数包括：上传目标地址、上传目标端口、水位偏差值、水位阈值、水位回差、延时时间、数据上传间隔、ICCID值。

LED双色显示屏

①、尺寸102cm*22cm双色屏，红绿双色屏

②、单元板点阵数为16*96，显示方式为竖直显示。

③、远程遥测终端主机RTU与LED字库卡通讯正常状态:

显示内容为“当前积水深度0.35米”，可滚动显示，汉字部分显示绿色，数字部分正常显示绿色，超限显示红色。

④、远程遥测终端主机RTU与LED字库卡通讯异常状态:

LED屏数字部分会显示红色横杠“———”。

⑤、远程遥测终端主机RTU与电子水尺主机通讯异常状态:

LED屏数字部分会显示红色“0.00”。

⑥、本套餐默认带一个LED双色显示屏，如果需要桥洞双向报警显示，可根据实际需要在增配一个LED双色显示屏。

声光语音报警模块

①、声光语音报警模块为RS485通讯接口，当测量水位超过设定水位阈值后，由远程遥测终端主机RTU的RS485主站报警控制接口写入报警信息至RS485型声光语音报警模块。

②、水位未超设置限值时，声光语音报警模块不工作。

③、当水位超限时，声光语音报警模块语音播报内容固定为“当前水位较深，注意行车安全”。同时声光报警器工作，超限一次声光报警器和语音播报三次，三次后在判断是否超限，每次播报间隔固定5S。

专用立杆支架

直径76mm，高度2.0m白色立杆。默认配备膨胀螺丝。
