产品型号:WX-L3S
产品价格:电议
产品品牌:万象环境
一、雷达流量计产品简介
我司研发的雷达流速仪采用了K波段平面微带阵列天线,能量集中,低功耗;仪器集成了垂直角度补偿、流速平均、信号强度检测、串口通信控制等功能,非接触式雷达测流系统测速时设备不受污水腐蚀,不受泥沙影响,土建简单,少受水毁影响,便于维护,保障人员安全。不仅可用于平时环境监测,而且特别适合承担急难险重观测任务。
二、雷达流量计产品特点
1.非接触、安全低损、少维护、不受泥沙影响
2.能胜任洪水期高流速条件下的测
3.具有防反接、过电压保护功能
4.系统功耗低,一般太阳能供电即可满足测流需要
5.多种接口方式,既有数字接口又具有模拟接口,兼容标准Modbus-RTU协议方便接入系统;
6.具备无线数据传输功能(选配)
7.可独立与现在运行中的城市水情、污水、环境自动测报系统联机
8.测速范围宽,测量有效距离远达10m
9.多种触发模式:周期、触发、手动、自动
10.安装特别简单,土建量很少
11.全防水设计,适合野外使用
三、雷达流量计技术参数
测量范围 | 0.1-20m/s 液位0-30米 |
测量精度 | 测速精度:±0.01 米/秒;±1%FS |
雷达天线 | 平面微带阵列天线 |
雷达垂直倾斜角修正 | 自动修正 |
流速方向识别 | 双向(浮点数双向) |
测量持续时间 | 可设定 |
测量间隔 | 上电后连续测量 |
雷达频率 | 24GHz(K-Band) |
供电范围 | DC12VDC |
数字接口 | RS485 |
模拟输出 (默认无) | 4-20Ma可以选 |
无线传输(可选) | 选配 |
12V供电能耗 | 测量时约120mA |
外壳材质 | 不锈钢、铝合金外壳 |
防护等级 | IP68 |
工作温度 | -35℃-70℃ |
存储温度 | -40℃-70℃ |
防雷(选配) | 集成防雷功能 (选配) |
雷达距水面距离 | 有效距离40m(和水面纹波有关,波浪越大测量距离越远) |
四、产品结构图

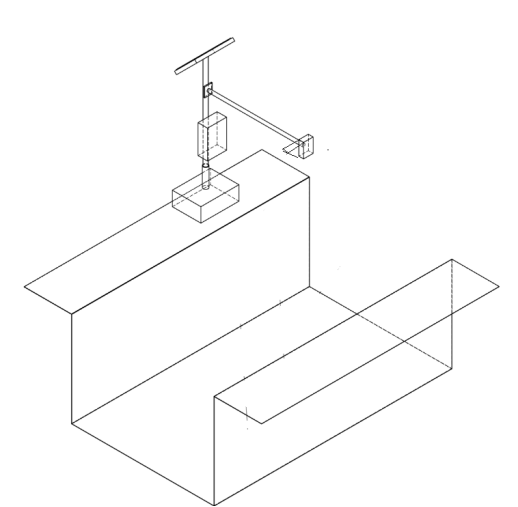

五、产品安装图
安装示意图如图,现场安装可借助于桥梁,支架等现有的建筑基础,但必须保证流速仪雷达波发射方向与水流方向平行,流速仪发射波与水面呈45,出厂默认调节45°角
六、安装注意事项
1.安装需要选择流态稳定,直线渠道上,远离闸门出口,渠道弯头位置
2.安装高度尽量控制5米以内(距离越近测量信号越强,数据越可靠)
3.水流速低于0.25,且水纹波小,有测量不稳定可行性
